Панель интерактивных инструментов

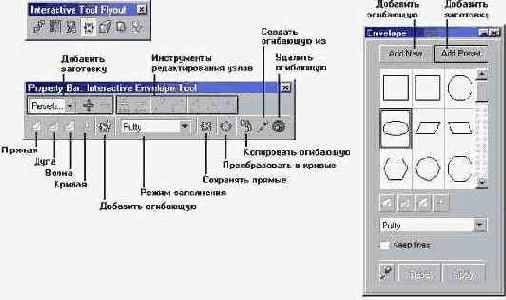

Рисунок 11.1. Панель интерактивных инструментов, а также панель атрибутов инструмента Interactive Envelope и соответствующее пристыковываемое окно
Ниже перечислены элементы управления панели атрибутов.
Группа кнопок инструментов, предназначенных для редактирования узлов и сегментов. Функции этих инструментов и особенности работы с ними обсуждались в уроке 5.
Группа кнопок инструментов, предназначенных для введения ограничений на режим редактирования огибающей. С помощью этих инструментов задаются режимы редактирования огибающей. По умолчанию принят режим Unconstrained (Кривая).
Кнопка Add New Envelope (Добавить огибающую) позволяет заключить в огибающую объект, ранее уже заключенный в огибающую.
Кнопка Clear Envelope (Удалить огибающую) позволяет удалить последнюю из огибающих, в которые был заключен объект. О Кнопка Copy Envelope Properties (Копировать огибающую) позволяет заменить последнюю из огибающих, в которые был заключен объект, на огибающую, в которую заключен другой объект.
Кнопка Convert To Curves (Преобразовать в кривые) удаляет огибающую, преобразуя заключенный в нее объект в кривые таким образом, что получившийся объект полностью сохраняет ту форму, которую имел исходный объект в огибающей.
Кнопка Create Envelope From (Создать огибающую из). После щелчка на этой кнопке указатель мыши приобретает форму горизонтальной стрелки, которой можно указать любую замкнутую кривую на печатной странице. Огибающая будет создана из копии указанной кривой.
Кнопка Keep Lines (Сохранять прямые) переключает режим преобразования огибающей таким образом, что в процессе преобразования прямолинейные сегменты объекта остаются прямолинейными и после преобразования.
Раскрывающийся список Mapping Mode (Режим заполнения) определяет способ, которым исходный объект преобразуется в процессе заполнения заданной формы огибающей, не влияя ни на форму самой огибающей, ни на режим ее редактирования. В раскрывающемся списке имеется пять альтернатив. Четыре первые могут выбираться для любых объектов, заключаемых в огибающую:
Horizontal (По горизонтали) — объект масштабируется так, чтобы габариты его рамки выделения совпали с габаритами огибающей, а затем узлы объекта перемещаются по горизонтали для придания объекту формы огибающей;
Vertical (По вертикали) — объект масштабируется так, чтобы габариты его рамки выделения совпали с габаритами огибающей, а затем узлы объекта перемещаются по вертикали для придания объекту формы огибающей;
Putty (По углам) — угловые маркеры рамки выделения объекта совмещаются с угловыми узлами огибающей, а прочие узлы огибающей и узлы объекта в этом режиме заполнения не совмещаются;
Original (По касательным) — угловые маркеры рамки выделения объекта, как и в предыдущем случае, совмещаются с угловыми узлами огибающей, но в этом режиме остальные узлы огибающей также совмещаются с точками соответствующего края рамки выделения, равномерно распределенными по его длине (например, если на верхней стороне огибающей кроме угловых имеется еще три узла, то с ними будут совмещены точки рамки выделения, располагающиеся на расстоянии в одну, две и три четверти от углового маркера рамки выделения, как показано на Рисунок 11.2);
Text (Текст) — специальный режим заполнения, который принудительно включается при заключении в огибающую рамки простого текста.
